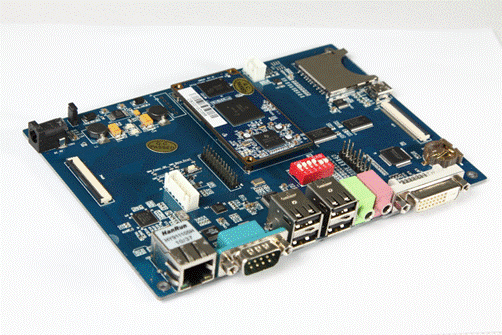

自主研發的EVM3730是一款基于SOM3730的開發板，在設計上兼容EPIC標準并使用可擴展結構，通過穩定的B2B接口與SOM3730的連接，將DM3730絕大部分的功能予以實現，幫助客戶充分利用DM3730處理器資源的同時方便客戶利用DM3730進行產品開發。
EVM3730擁有非常豐富的外設資源，其中包括以太網、串口、USB Host、USB OTG、音頻輸入輸出接口、DVI接口、LCD接口（支持觸摸）、JTAG調試接口、SD卡槽以及眾多擴展接口如WiFi和藍牙模塊接口等。支持分辨率可達1920x1080，支持多種顯示輸出，例如DVI、LCD、S-Video和AV復合視頻輸出。支持多種標準的30FPS的720P視頻編解碼。支持Linux、Android、WINCE6.0等多種嵌入式操作系統。
EVM3730針對Linux平臺提供X-Loader、U-boot、Linux Kernel（V2.6.32）和UBIFS文件系統。對TI發布的PSP軟件套件進行優化改進，并提供相應的開發工具，幫助客戶圍繞DM3730構建自己的產品，是理想的產品軟件開發平臺。針對Android操作系統進行優化處理，提供完善的系統和常見的應用軟件支持，是實現便攜式移動互聯網設備的首選。
1.1 EVM3730
硬件規格
| SOM3730 | DM3730 | 1GHz ARM Cortex™-A8內核 800MHz TMS320C64x+ DSP POWERVR SG™ 2D/3D圖形加速處理引擎 |
| RAM | 256MByte/512MByte LPDDR | |
| Flash | 256MByte/512MByte/1GByte Nand Flash | |
| 以太網 | 1x 10M/100M高性能以太網RJ45接口 | |
| 串口 | 1x 5線RS232接口（TX,RX,CTS,RTS,GND） | |
| 1x 3.3V 5線UART（TX,RX,CTS,RTS,GND） | ||
| USB Host | 4x USB 2.0高速Host | |
| USB OTG | 1x USB 2.0高速OTG（可用作Device） | |
| JTAG | 1x 14Pin TI標準JTAG | |
| 音頻 | 1x 3.5mm音頻輸出接口 | |
| 1x 3.5mm麥克風輸入接口 | ||
| DVI-D | 標準DVI-D輸出接口 | |
| AV/S-Video 視頻輸出 |
支持下列標準： NTSC-J, M PAL-B, D, G, H, I PAL-M CGMS-A |
|
| SD卡槽 | MMC/SD/SDIO/SDHC卡槽，最高支持32GByte容量 | |
| 鐵電存儲器（可選） | 64Kbit/128Kbit/256Kbit/512Kbit無限次擦寫高速鐵電存儲器 | |
| 安全與加密（可選） | 內置硬件加密與硬件驗證機制 | |
| RTC | 內置RTC電池座，使用CR1220電池供電 | |
| 按鈕 | 1x 可編程用戶中斷按鈕 | |
| 1x RESET按鈕 | ||
| 1x WARMRESET按鈕 | ||
| 1x POWERON按鈕 | ||
| LED指示燈 | 2x 電源指示燈 | |
| 啟動模式選擇開關 | 1x 6位啟動模式選擇撥碼開關 | |
| 電源接口 | 1x 5V 2A DC電源接口 | |
| 1x 5V 2A機內電源接口 | ||
| 擴展接口 | 1x 3.3V LCD模塊接口（支持觸摸） | |
| 1x 1.8V WIFI模塊接口 | ||
| 1x 1.8V GPMC高速總線接口 | ||
軟件規格
| Linux |
啟動代碼 |
版 本 | x-load-1.5.0 u-boot 2009.11 |
| 啟動方式 | 支持從NandFlash和SD卡啟動 | ||
| 下載方式 | 支持串口和網絡(luò )下載 | ||
| 內核 | 內核版本 | Linux2.6.32 | |
| 支持文件系統格式 | EXT3/NFS/ JFFS2/UBIFS | ||
| 系統指示燈 | LED燈驅動 | ||
| Serial port | 提供驅動 | ||
| RTC | 硬件時鐘驅動，保存系統時間 | ||
| Ethernet | 10/100M以太網卡驅動 | ||
| USB host | USB host驅動 | ||
| USB device | USB device驅動 | ||
| LCD | LCD驅動 | ||
| Touch Screen | Touch Screen驅動 | ||
| MMC/SD | 提供驅動 | ||
| AUDIO INPUT/OUTPUT | 提供驅動 | ||
| TCP/IP | 提供完整的TCP/IP協議 | ||
| 配置系統和服務 | ifconfig,route等 | 用于網絡(luò )配置及相關服務程序 | |
| 基本工具 | 常用命令 | cat,chmod,echo,free,init,kill,ls,mkdir,mount,ps, reboot,rm,lsmod,rmmod等 |
|
| WinCE6.0 | BIOS | x-loader | SD and NAND FLASH |
| e-boot | SD and NAND FLASH | ||
| OAL | OAL module | REBOOT | |
| Watchdog | |||
| RTC | |||
| KITL module | RNDIS KITL | ||
| 驅動支持 | Ethernet | 提供驅動 | |
| Touch Screen | 提供驅動 | ||
| AUDIO INPUT/OUTPUT | 提供驅動 | ||
| MMC/SD | 提供驅動 | ||
| LCD | 提供驅動 | ||
| Serial port | 提供驅動 | ||
| OTG | 提供驅動 | ||
| TCP/IP | 提供完整的TCP/IP協議 | ||
| Android2.2 | 內核版本 | Linux2.6.32 | |
| 驅動支持 | Serial port, RTC, Ethernet, LCD, Touch screen MMC/SD , USB OTG, USB , Audio input/output |
||
