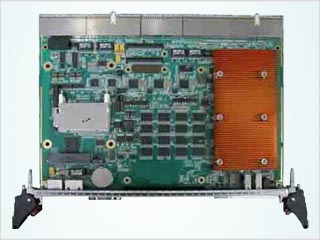

CPCI-6620
6U CompactPCI Intel® Core™ i7 通用刀片機, 帶PMC插槽
特點：
• 32nm Intel® Core™ i7-620 SV, LV, ULV處理器, 帶ECC
• 最高支持 8GB DDR3-1066 ECC 板載內存
• 雙32位/33MHz PMC插槽
• 支持系統/外圍通用模式
|
CPU
|
uFC-BGA Intel® Core™ i7-610E 處理器, 2.53GHz, 4MB 二級緩存, 功耗35W
|
|
|
uFC-BGA Intel® Core™ i7-620LE 處理器, 2.0GHz, 4MB 二級緩存, 功耗25W
|
|
|
uFC-BGA Intel® Core™ i7-620UE 處理器, 1.06GHz, 4MB 二級緩存, 功耗18W
|
|
|
支持Inte®l超線程與智能加速技術
|
|
芯片組
|
Inte® QM57 芯片組 PCU
|
|
內存
|
雙通道DDR3-8001066MHz, 帶板載ECC, 最大支持8GB
|
|
BIOS
|
AMI EFI BIOS, 雙32MB SPI 閃存
|
|
硬盤
|
支持4個SATA接口，板載2.5"硬盤接口
|
|
|
支持16G-128G SATA/SSD(可選）
|
|
CompactPCI總線
|
PCI 64位/66MHz, 3.3V或5V通用電壓(I/O), 可工作于支持CompactPCI®總線通信
|
|
|
(通用模式)的系統槽和外設槽中
|
|
標準
|
PICMG® 2.0 CompactPCI®規范 R3.0
|
|
|
PICMG® 2.1 熱插拔規范 R2.0
|
|
|
PICMG® 2.9 系統管理規范 R1.0
|
|
|
PICMG® 2.16 包交換背板規范 R1.0
|
|
串口
|
1 x RS-232/422/485 接口 (前面板)
|
|
|
3 x RS-232 (后側)
|
|
USB接口
|
2 x USB 2.0(前面板)，6 x USB 2.0(后側)
|
|
鍵盤/鼠標
|
1 x PS/2 鍵盤和鼠標（后側）
|
|
擴展接口
|
1 x PCI, 1 x PC/104 & PC/104 Plus 接口
|
|
芯片組
|
4 x PCI Express Intel® 82574L以太網控制器
|
|
|
2個10/100/1000Base-T前面板端口
|
|
顯示芯片
|
集成于 Intel® Core™ i7-620 處理器
|
|
顯示接口
|
2個DVI通道, 分別位于前側和后側
|
|
|
QXGA模擬信號, 可切換至前側或后側
|
|
|
1個前面板DVI-I(數字+模擬)與VGA(可選)
|
|
解碼器/接口
|
Realtek ALC888 HD高保真音頻解碼器
|
|
工作溫度
|
-25 ~ 75°C
|
|
相對濕度
|
5 ~ 95%, 系統無冷凝
|
|
沖擊
|
15G峰值，11ms持續時間，非運行
|
|
振動
|
運行：1.88Gms，隨機振動，每軸5-500H
|
|
CPCI-6620DL2
|
Core™ i7-620SE 板載2GB內存, DVI顯示
|
|
CPCI-6620VL4
|
Core™ i7-620LE 板載4GB內存, VGA顯示
|
|
內存
|
板載 2GB DDR3 -1066 ECC內存
|
|
|
板載 4GB DDR3 -1066 ECC內存
|
