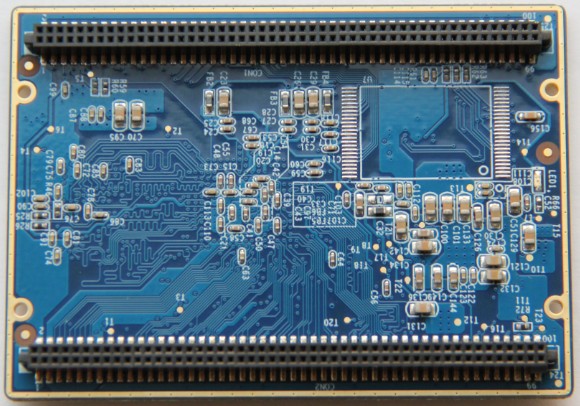

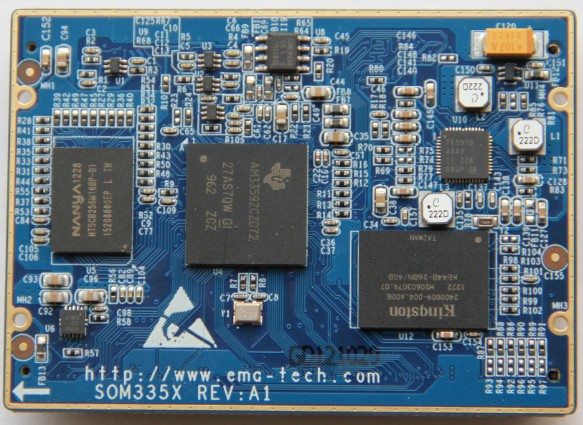

SOM335x核心模塊

產品簡介

SOM335x是一款基于TI AM335x系列處理器設計的低功耗嵌入式核心板。核心板集成度高、低成本、低功耗、功能齊全. SOM335x是一個現成的項目,它可以有效地降低開發風險、時間。對于那些研發技術差的,昂貴的生產成本,但小訂單的公司它是最好的選擇。

產品特點

- 采用 512MByte DDR3內存
- 4GByte 工業級eMMC 或者 4GBit NAND FLASH可選
- 2路MII/GMII/RGMII
- 2路CAN
- 6路UART
- 最大分辨率1366x768,帶3D圖形加速器
- 完美支持 Windows Embedded Compact 7\Linux 3.2\Android 4嵌入式操作系統
- 工作溫度范圍可達：-40℃~85℃
- 外擴資源豐富

BSP:

高達1G MHz 主頻的32位 RM Cortex™-A8
板上集成了高頻電路
4GByte 工業級 eMMC

產品規格

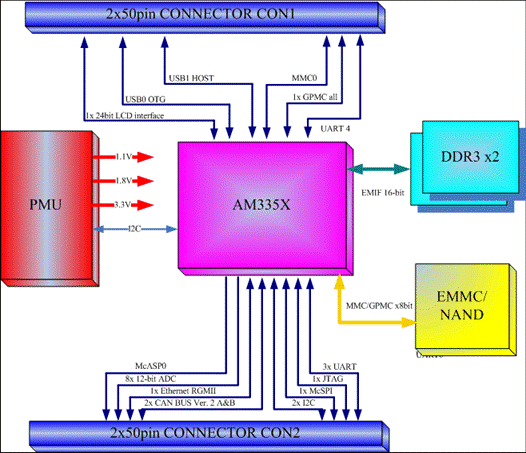

4.1 硬件參數

處理器

TI
AM335X

AM335X

Upto 720MHz ARM Cortex™-A8 32bit 內核

NEON™ SIMD 協處理器
POWERVR SGX™530 3D 圖形加速引擎(1)

RAM

256/512MByte DDR3

Flash

4GByte eMMC/ 4Gbit NAND Flash or both

EEPROM

1x 256KB I2C EEPROM

Power
connector

5V DC

3V BACKUP

1x GPMC

1x 24bit LCD 控制器

8x 12-bit ADC input（觸摸屏控制器）

5x 5線 UART（UART1-5，RXD,TXD,CTS,RTS,GND）
1x3 線 UART（UART0，RXD,TXD,GND）

1XUSB2.0 OTG

1x USB2.0 HOST

2x McSPI

3x MMC/SD/SDIO （MMC0與 emmc復用）

2x I2C（I2C1,I2C2）

2x RGMII或RMII或GMII

1x MDIO

2x PRU MII(3)

1x PRU UART(3)

2x DCAN

4xtimer

3x 16-bit eHRPWM

2x 32-bit eQPE

3x 32-bit eCAP

JTAG

SYS RESET_IN

SYS RESET_OUT

AM335X EXT WAKEUP

EXP_PB_POWERON（PMIC）

4.2軟件參數

Linux	spl	版本	u-boot 2011.9
		啟動方式	支持從eMMC啟動
		下載方式	支持串口和網絡(luò )下載
	Kernel	內核版本	Linux3.2
	Kernel	支持文件系統格式	EXT3/NFS/ JFFS2/UBIFS
	Device Driver	Led	Led燈驅動
		Serial port	串口驅動
		RTC	硬件時鐘驅動，保存系統時間
		Ethernet	10/100/1000M以太網卡驅動
		USB host	USB 2.0 host驅動
		OTG	USB 2.0 OTG驅動
		LCD	7寸24bit LCD屏驅動
		Touch Screen	4線Touch Screen驅動
		MMC/SD	MMC/SD控制器驅動
		I2C	I2C總線驅動
		GPMC	GPMC總線驅動
		CAN	CAN總線驅動
		McSPI	McSPI總線驅動
		eMMC	eMMC驅動
		EEPROM	I2C EEPROM驅動
		AUDIO INPUT/OUTPUT	輸入/輸出聲卡驅動
		TCP/IP	提供完整的TCP/IP協議
	配置系統和服務	Ifconfig ,route等	用于網絡(luò )配置及相關服務程序
	基本工具	常用命令	cat,chmod,echo,free,init,kill,ls,mkdir,mount,ps,reboot, rm,lsmod,rmmod 等
Wince7	BIOS	x-loader	支持SD啟動
	BIOS	e-boot	支持SD啟動
	OAL	Boot parameter
		KILT(EMAC)
		Serial debug
		REBOOT
		Watchdog
		RTC
		Kernel profiler
		System timer
		Interrupt controller
		MMU
	Device Driver	Debug serial port, RTC, Ethernet, NAND Flash, LCD, Touch screen, SD card, USB Device, USB host, Audio input/output, RS485, NLED, Keypad
Android4.0	內核版本	Linux3.2
Android4.0	驅動支持	Serial port, RTC, Ethernet, LCD, Touch screen MMC/SD , USB OTG, USB , Audio input/output
