ADI推出三款發射DAC用于航空航天和防務

ADI在航空航天和防務應用領域的信號處理技術創(chuàng )新方面居前沿地位已逾45年。最近，ADI公司推出三款高性能16/14位發射DAC AD9117/AD9122/AD9739，繼續保持其不斷創(chuàng )新的勢頭。這些DAC可工作在擴展溫度范圍內，采用高度可靠的封裝，可用于雷達、安全通信、航空電子和其他防務電子應用。ADI公司的14位雙通道AD9117、16位雙通道AD9122和14位單通道AD9739發射DAC專為信號合成應用（包括脈沖調制波形生成）以及正交數字結構中合成調制載波而設計。



對于引腳架構封裝，除了擴展溫度范圍，一些航空航天和防務應用要求采用其他解決方案代替亞光錫(Sn)，以便消除對于鍍錫工藝中產生錫須問題的擔憂。這些DAC可采用NiPdAu引腳架構或含鉛BGA封裝，不存在錫須問題。NiPdAu引腳架構封裝采用符合RoHS標準的低鹵/無鹵材料，并且整個引腳架構進行預電鍍處理。



用于基帶頻率合成的AD9117雙通道DAC的特性與優勢：



• SFDR（至奈奎斯特頻率）：
  • 86 dBc（1 MHz輸出）
  • 85 dBc（10 MHz輸出）
• NSD（10 MHz輸出，125 MSPS，20 mA）：−157 dBc/Hz
• 差分電流輸出：4 mA至20 mA
• 工作溫度范圍：-40° C至+85° C
• NiPdAu引腳架構封裝



用于中頻合成的AD9122EP雙通道DAC的特性與優勢：



• SFDR性能：72 dBc（f_DAC = 800 MSPS，f_OUT = 70 MHz）
• 可調模擬輸出：8.7 mA至31.7 mA，R_L = 25 Ω至50 Ω
• 新穎的2×/4×/8×插值器/復數調制器允許將載波放在DAC帶寬中的任意位置
• 工作溫度范圍：-55° C至+105° C
• NiPdAu引腳架構封裝



用于RF合成的AD9739單通道DAC的特性與優勢：



• 業界領先的單/多載波IF或RF合成
  • SFDR性能：60 dBc（f_DAC = 2400 MSPS，f_OUT = 950 MHz）
• 工作溫度范圍：-40° C至+85° C
• 含鉛BGA封裝

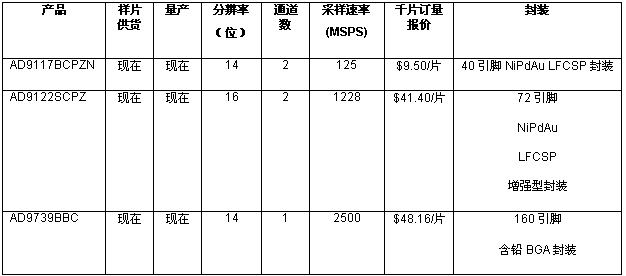

報價、供貨與配套產品



配套產品包括：AD9266-EP 16位、65 MSPS、1.8 V ADC，集成片內采樣保持電路，在高達200 MHz的輸入頻率下器件依然保持良好的性能。該器件工作溫度范圍為−55°C至+125° C的整個軍用溫度范圍，設計具有低成本、低功耗、小尺寸和使用方便的特性。
